DN/OD 50
Découvrez plus de 110 articles DN/OD 50 et trouvez les produits adaptés à votre domaine d'application.
Acheter DN/OD 50 — Guide&Conseils
DN/OD 50 désigne des tuyaux d'un diamètre extérieur nominal de 50 mm. Cette dimension appartient ausystème de tuyaux d'évacuation domestiqueet est principalement utilisée comme tuyau HT (tuyau d'évacuation à haute résistance thermique) dans l'évacuation des bâtiments. Les plastiques typiques sont le PP ou le PVC – tous deux durables, résistants à la corrosion et conçus pour des températures allant jusqu'à 95 °C. Le DN/OD 50 convient particulièrement pour le raccordement d'objets sanitaires individuels tels que lavabos, éviers ou urinoirs à la conduite principale descendante.
Lors de l'achat, vous devez prêter attention à quatre critères : la désignation exacte (DN 50 = diamètre nominal, OD = diamètre extérieur), la classe de pression (généralement PN 4 ou PN 6), la classe de température (HT = jusqu'à 95 °C en continu) et le matériau. Pour les installations encastrées ou au sol, il est recommandé d'utiliser des tuyaux avec une paroi plus rigide – faites attention aux indications « SDR » ou « SN ». Pour les simples raccordements dans les pièces d'habitation, les tuyaux HT standard sont tout à fait suffisants.
Une erreur fréquente est la confusion du DN/OD 50 avec d'autres systèmes de mesure. DN/OD indique le diamètre extérieur – contrairement à DN/ID (diamètre intérieur). Mesurez donc toujours le diamètre extérieur de vos raccordements existants. La compatibilité est cruciale, surtout lors de rénovations ou d'extensions. Faites également attention à la connexion emboîtable : les manchons HT avec joint à lèvre en caoutchouc sont standard et permettent un montage rapide et étanche sans colle.
Utilisez le DN/OD 50 principalement pour les conduites de raccordement horizontales (collecteurs) ou les descentes verticales courtes. Pour la conduite principale descendante, des diamètres plus grands comme DN/OD 110 ou DN/OD 125 sont prescrits. Prévoyez une pente d'au moins 2 % pour les longues conduites (>5 m) afin d'éviter les obstructions. Notre assortiment comprend 114 articles dans cette catégorie – des tuyaux aux pièces de forme en passant par les joints.
DN/OD 50 populaires

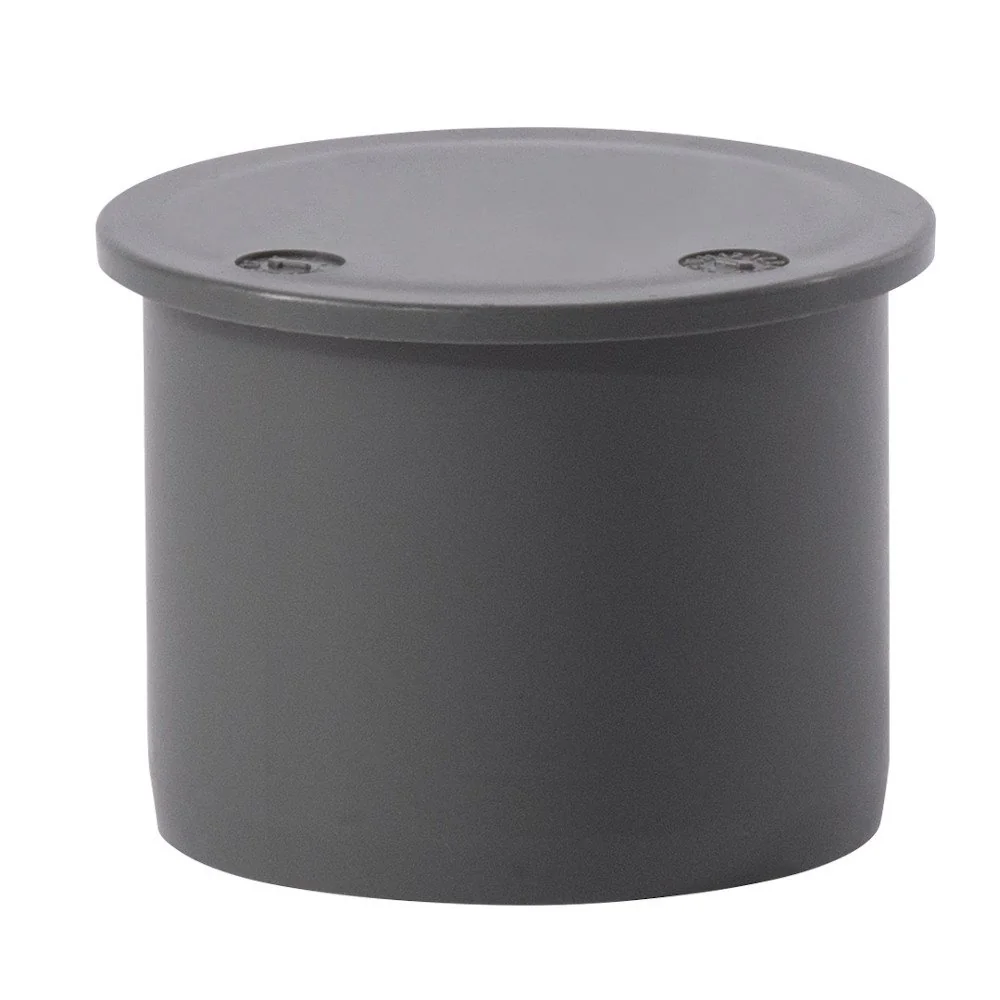

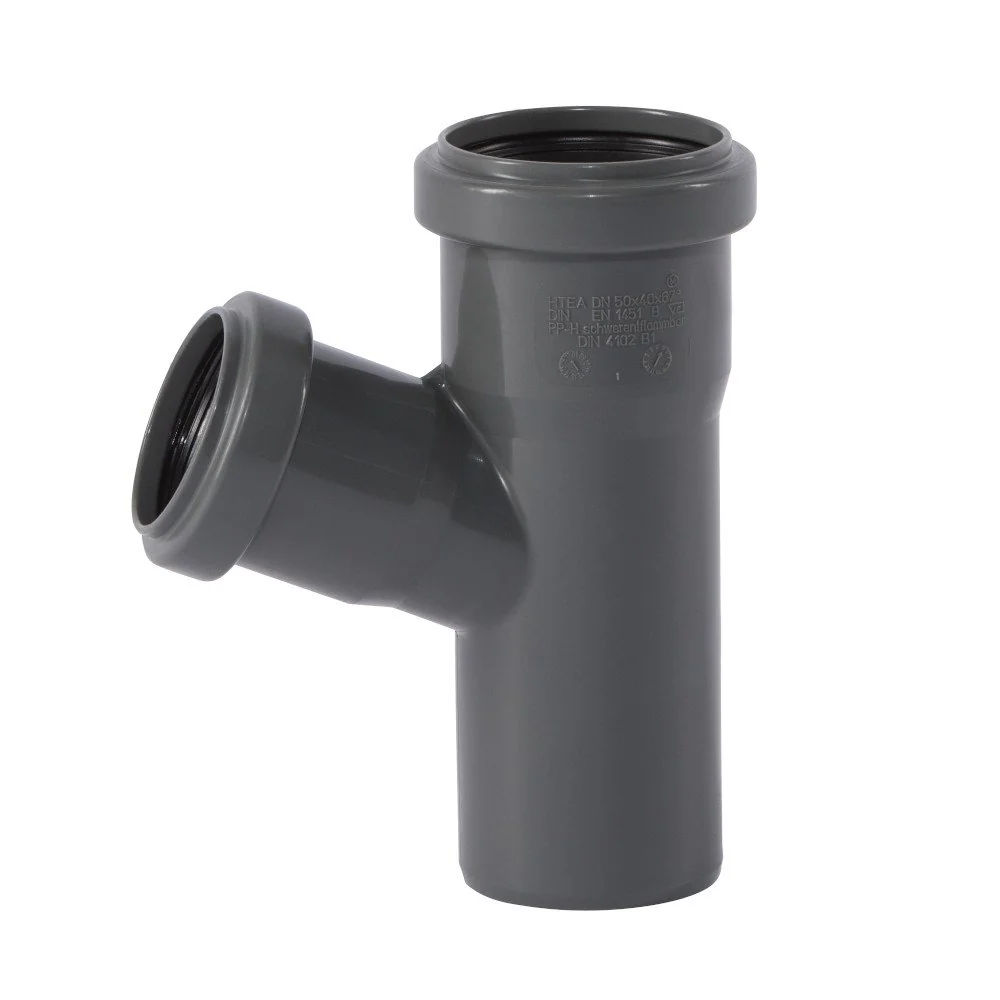

Ces trois produits couvrent les cas d'utilisation typiques dans l'installation domestique : le coude de raccordement double permet de gagner de la place lorsque vous raccordez plusieurs appareils. Le bouchon de manchon est un outil pratique pour l'entretien et le montage. La dérivation à 67° permet une transition en douceur et réduit les bruits d'écoulement. Toutes les pièces sont fabriquées en plastique HT résistant aux chocs et conformes à la norme EN 1451 pour les conduites d'évacuation enterrées et encastrées. Combinez-les avec des tuyaux et joints adaptés de notre assortiment DN/OD 50.
Questions fréquentes sur DN/OD 50
Que signifie exactement l'abréviation DN/OD 50 ?
DN signifie « diamètre nominal » (Diameter Nominal), OD pour « diamètre extérieur » (Outer Diameter). DN/OD 50 décrit donc un tube avec un diamètre extérieur normalisé de 50 mm. Le diamètre intérieur varie selon l'épaisseur de la paroi. Ce système de mesure est utilisé dans toute l'Europe pour les tuyaux d'évacuation HT et est compatible avec les raccords et joints correspondants.
Puis-je utiliser DN/OD 50 pour la conduite principale enterrée ?
Oui, en principe DN/OD 50 convient pour les canalisations enterrées, à condition que le tuyau présente la rigidité requise (SN4 ou supérieure) et une résistance à la pression adéquate. Pour les collecteurs souterrains, une section plus grande (à partir de DN/OD 110) est cependant généralement recommandée pour éviter les dépôts. Vérifiez les réglementations locales concernant l'évacuation des eaux des propriétés.
Quelle est la différence entre un tuyau HT et un tuyau KG ?
Les tuyaux HT sont conçus pour des températures élevées (jusqu'à 95 °C) et sont utilisés à l'intérieur des bâtiments. Les tuyaux KG (tuyaux de canalisation de base) sont optimisés pour des températures plus basses et des contraintes mécaniques plus élevées dans le sol. DN/OD 50 en tant que tuyau HT est donc le bon choix pour les raccordements aux lavabos, éviers ou lave-vaisselle – mais pas pour la conduite principale sous les fondations.
Puis-je combiner DN/OD 50 avec des tuyaux d'autres systèmes ?
Les connexions directes par emboîtement ne peuvent être correctement étanchéifiées qu'au sein du même système. Pour la transition entre DN/OD 50 et d'autres systèmes de dimensions (par exemple KG ou tuyau métallique), il existe des pièces de transition spéciales ou des manchons en caoutchouc. Mesurez toujours le diamètre extérieur de votre conduite existante. Des conseils sur les adaptateurs adaptés se trouvent dans la catégorie Système de tuyaux d'évacuation domestique.
Autres catégories – Alternatives à DN/OD 50
Selon l'application, un autre diamètre de tuyau peut être plus approprié. Jetez un œil aux diamètres nominaux voisins dans le système de tuyaux d'évacuation domestique :
- DN/OD 110 – la taille standard pour les colonnes de chute principales et les raccordements de toilettes. Capacité nettement supérieure pour l'évacuation verticale.
- DN/OD 40 – plus fin, pour des lavabos ou éviers individuels. Souvent utilisé comme conduite d'alimentation vers DN/OD 50.
- DN/OD 75 – la taille intermédiaire pour plusieurs raccordements simultanés (par exemple deux lavabos).
Le choix du diamètre nominal dépend du nombre d'appareils d'évacuation raccordés et de la longueur de la conduite. Pour la plupart des raccordements d'appartements, le DN/OD 50 est suffisant. Dès qu'une toilette ou une baignoire est raccordée à la conduite, un DN/OD 110 minimum est requis. En cas d'incertitude, le aperçu de l'ensemble du système de tuyaux d'évacuation domestique avec toutes les dimensions et pièces de forme disponibles.
En résumé
Le DN/OD 50 est le diamètre extérieur des tuyaux d'évacuation HT de 50 mm. Vous utilisez cette taille pour les sorties sanitaires individuelles dans les pièces d'habitation – surtout pour les lavabos, les éviers et les douches. Faites attention à l'indication du matériau (PP ou PVC), à la classe de température (HT) et aux pièces de forme adaptées. La gamme comprend 114 articles dans ce diamètre nominal. Combinez des tuyaux, coudes, dérivations et bouchons du système de tuyaux d'évacuation domestique pour une installation professionnelle.
