Coude de transition à sertir 20 x 2 - 3/4" AG

Coude de transition à sertir 20 x 2 - 3/4" AG

Fabriqué en Allemagne

• Convient sans restriction pour l'eau potable (DVGW DW-8501BS5049)
• Conforme à la liste positive de l'UBA
• Durabilité : 10 bars / 70° C / 50 ans
• Température de fonctionnement maximale : 95° C
• Non étanche sans sertissage
• Nouvelle forme moderne - optimisée pour l'écoulement - passage libre - pratiquement pas de bruit d'écoulement
• meilleures valeurs ZETA : plus grande surface de passage = plus grand diamètre intérieur
• faible teneur en plomb ou sans plomb : tous les composants sont certifiés DVGW, conformes à la liste positive de l'UBA et répondent aux exigences de la réglementation sur l'eau potable
• un système de raccords pour deux systèmes de tuyaux : tuyaux composites multicouches et tuyaux en cuivre certifiés DVGW
• pas de déplacement du tuyau avant le processus de sertissage et grâce à l'anneau de guidage ; ajustement parfait dans la mâchoire de sertissage, connexion sans cavité = sécurité maximale
• 2 joints toriques grâce au sertissage sans cavité = pas de pénétration d'oxygène de l'air
• Raccord de tuyau composite en laiton spécial (CU Zn 40 Pb2)
• Bague de sertissage en acier inoxydable
• Anneau de guidage en plastique (noir) pour des sertissages sûrs même dans des positions contraignantes
• Fenêtre de contrôle intégrée Profondeur d'insertion du tuyau dans le raccord dans la bague en acier inoxydable = sécurité supplémentaire pour l'utilisateur
• Fabriqué en Allemagne

Pour une connexion rapide et sécurisée des tuyaux, vous avez seulement besoin de raccords à sertir, de notre tuyau composite en aluminium, d'un coupe-tube, d'un calibreur et d'une pince à sertir appropriée avec contour TH ou U.

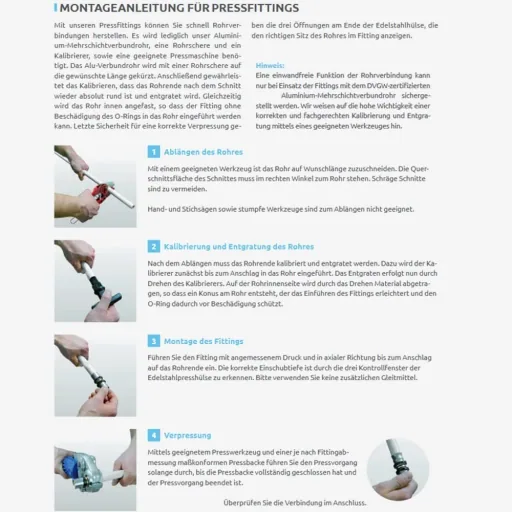

Pour une meilleure compréhension, nous avons inclus un guide de montage illustré avec les photos.

Nouveau ! Multicontour (TH + U)

Compatibilité totale avec les mâchoires de sertissage TH et U jusqu'à la dimension 32 x 3,0 mm.

• 16 x 2,0 mm = TH + U compatible
• 20 x 2,0 mm = TH + U compatible
• 26 x 3,0 mm = TH + U compatible (mâchoire de sertissage 25)
• 32 x 3,0 mm = TH + U compatible
• 40 x 3,5 mm = TH
• 50 x 4,0 mm = TH
• 63 x 4,5 mm = TH

Instructions de montage :

• Couper le tuyau à la longueur souhaitée avec un outil approprié
• Après la coupe, l'extrémité du tuyau doit être calibrée et ébavurée avec un calibreur
• Ensuite, insérer le tuyau jusqu'à la butée dans le raccord. La profondeur d'insertion correcte est visible à travers les trois fenêtres de contrôle de la bague de sertissage en acier inoxydable.
• Sertir à l'aide d'un outil de sertissage approprié et d'une mâchoire de sertissage conforme à la taille du raccord.

Veuillez noter que l'utilisation d'autres tuyaux composites que ceux distribués par Boni-Shop se fait à vos propres risques.
Une connexion conforme aux règles n'existe dans tous les systèmes de sertissage que pour les composants approuvés par le système (raccords et tuyaux qui ont été testés ensemble)
Cela s'applique indépendamment du fabricant à tous les systèmes de tuyaux composites.
